Schnittstellenmanagement TGA ↔ Objektplanung: die Checkliste gegen die teuersten Planungsfehler

Der Schacht ist zu klein, der Träger sitzt genau dort, wo die Lüftungsleitung durchmuss, und niemand hat den Deckendurchbruch rechtzeitig eingeplant: Die teuersten Fehler im Bau entstehen selten in einem einzelnen Gewerk, sondern dazwischen — an der Schnittstelle zwischen Objektplanung und Technischer Gebäudeausrüstung (TGA). Dieser Beitrag zeigt, wo es klemmt, wer koordinieren muss und wie Sie mit einer klaren Checkliste und sauberem Nachweis vorbeugen. Die Checkliste zum Mitnehmen finden Sie am Ende.

Vom Heizkörper zum Kostentreiber: eine veraltete Faustregel und die Folgen

Um zu verstehen, warum diese Schnittstelle heute so fehleranfällig ist, hilft ein kurzer Blick in die Historie. Noch bis in die 1980er Jahre war die Haustechnik oft ein bloßes Anhängsel der Architektur: Ein paar Heizkörper, einfache Sanitärstränge und Standard-Elektrik machten vielleicht 10 bis 15 Prozent der Bausumme aus. Der Architekt trat als klassischer „Baumeister“ auf, der diese überschaubare Technik mühelos mitkoordinierte.

Mit den Jahren stiegen die Anforderungen, und in der Branche etablierte sich ein neuer gedanklicher Standard: Man rechnete mit rund 25 Prozent der Baukosten für die TGA. Das Problem: Dieser 25-Prozent-Standard spukt heute noch in vielen Köpfen herum — ist aber längst überholt.

Durch Wärmepumpen, komplexe Lüftungssysteme, Gebäudeautomation, PV-Anlagen und immer strengere energetische Vorgaben erreichen viele Baumaßnahmen heute TGA-Kostenanteile von 30 bis über 40 Prozent. Das Gebäude ist zur Maschine geworden. Weil aber das gedankliche Standardmaß oft noch hinterherhinkt, wird der Koordinationsaufwand in der Planung drastisch unterschätzt. Mit dem Ursprungsgedanken der reinen Architektur-Koordination ist dieses hochkomplexe System nicht mehr zu bändigen.

Warum entstehen an dieser Schnittstelle die teuersten Fehler?

Weil hier zwei Planungswelten mit unterschiedlichem Takt, eigener Software und eigener Logik aufeinandertreffen — und der Fehler erst sichtbar wird, wenn schon gebaut wird. Eine übersehene Kollision im Plan kostet Minuten; dieselbe Kollision auf der Baustelle kostet Stemmarbeiten, Nachträge und Termine.

Der Grund ist strukturell: Die Objektplanung definiert Räume, Tragwerk und Bauteile, die TGA-Planung braucht dafür Platz, Wege und Anschlüsse. Ändert sich auf einer Seite etwas — eine verschobene Wand, ein größerer Kanal — muss die andere Seite sofort nachziehen. Passiert das nicht synchron, plant jeder korrekt für sich, aber falsch fürs Ganze.

Das Zusammenspiel der Rollen: Koordinations- vs. Mitwirkungspflicht

Wer trägt die Koordinierungsverantwortung? Die Objektplanung. Zu den Grundleistungen des Objektplaners (Architekten) gehört es, die Beiträge der fachlich Beteiligten zu koordinieren und in die Gesamtplanung zu integrieren.

Allerdings läuft diese Pflicht ins Leere, wenn die anderen Akteure ihre Mitwirkungspflichten verletzen. Schnittstellenmanagement ist ein Teamsport. So verteilen sich die Rollen und typischen Stolpersteine in der Praxis:

• Bauherr: Beauftragt die Planer rechtzeitig und trifft Entscheidungen pünktlich. Typische Fehlerquelle: Beauftragt die TGA-Planung Monate nach der Objektplanung; das Kind ist dann oft schon in den Brunnen gefallen.
• Projektsteuerer: Definiert den übergeordneten Terminplan und prüft, ob die Verträge nahtlos ineinandergreifen. Typische Fehlerquelle: Setzt unrealistische Planungsfristen und duldet asynchrone Planstände bei den Fachplanern.
• Architekt (Objektplaner): Führt als Dirigent die Planungen zusammen, moderiert, prüft auf räumliche Plausibilität und gießt alles in ein schlüssiges Ganzes. Typische Fehlerquelle: Schiebt Planungsstände der Fachplaner ungeprüft weiter, ohne die Schnittstellen aktiv abzufragen.
• TGA-Planer: Hat eine aktive Bringschuld. Muss Platzbedarf, Schächte und Lasten frühzeitig anmelden. Typische Fehlerquelle: Plant Trassen isoliert ohne Rücksicht auf Statik oder Architektur und warnt bei Platzmangel zu spät.
• Tragwerksplaner (Statik): Definiert das Korsett des Gebäudes und gibt Durchbrüche frei. Typische Fehlerquelle: Kommuniziert Restriktionen (z. B. unterzugfreie Zonen) zu spät oder blockiert TGA-Durchbrüche, ohne lösungsorientiert mitzuwirken.
• Landschaftsarchitekt (Freianlagen): Schnittstelle an der Grundstücksgrenze und bei Außenanlagen (Versickerung, Außengeräte). Typische Fehlerquelle: Übersehene Kollisionen zwischen Wurzelräumen großer Bäume und unterirdischen TGA-Trassen oder mangelnde Einbindung von Wärmepumpen-Außeneinheiten.

Wichtig: Der Objektplaner muss die TGA-Planung nicht inhaltlich nachrechnen, aber er muss dafür sorgen, dass die Gewerke räumlich und terminlich zusammenpassen.

Welche Schnittstellen sind besonders kritisch?

Erfahrungsgemäß häufen sich Fehler an einer überschaubaren Zahl von Punkten:

• Schlitz- und Durchbruchsplanung (SuD): Der absolute Hauptkonfliktpunkt. Wände und Decken müssen die Leitungsführung aufnehmen — frühzeitig abgestimmt, nicht nachträglich gestemmt.

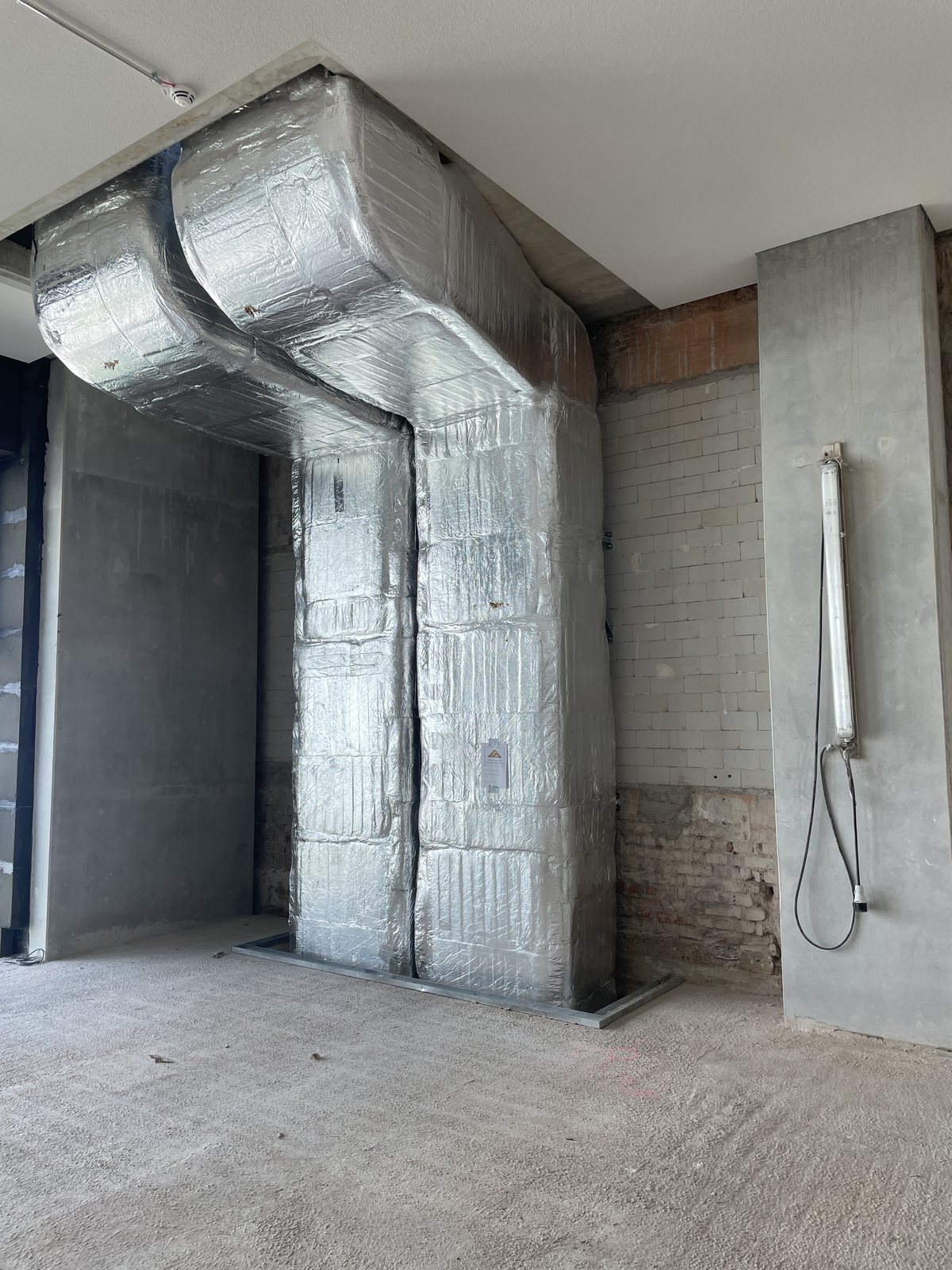

• Schächte und Trassen: Ausreichend dimensioniert, durchgängig über alle Geschosse.

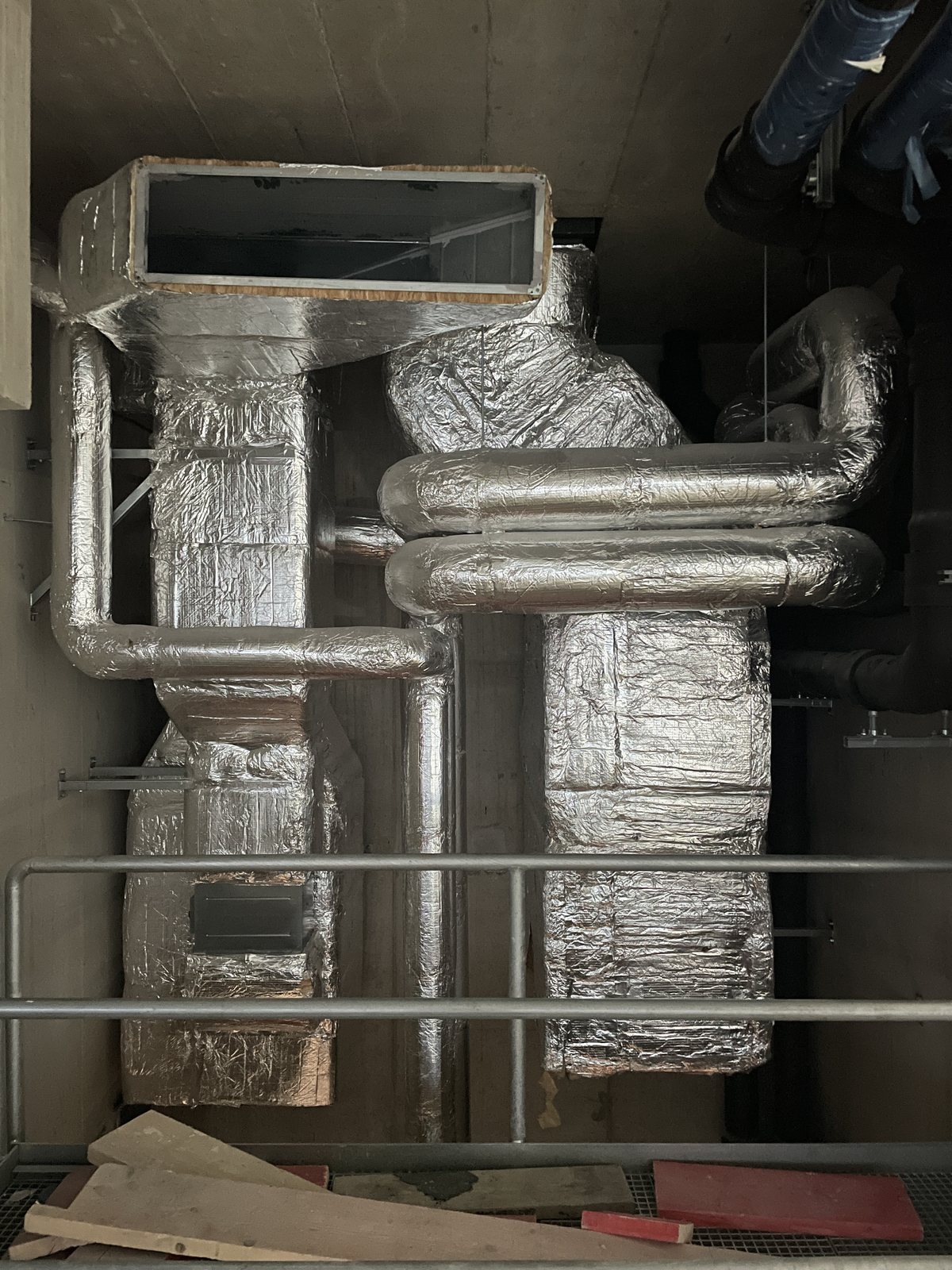

• Technikräume und Außenanlagen: Größe, Zugänglichkeit, Wartungsabstände — auch für die Landschaftsarchitektur relevant, z. B. bei Außengeräten.
• Brandschutz: Schottungen und Leitungsdurchführungen — die klassische Dreieckszone zwischen Objekt-, TGA- und Brandschutzplanung.
• Abgehängte Decken: Genug Raum für Kanäle und Kreuzungen, ohne die geforderte lichte Raumhöhe zu opfern.

Die Realität im DACH-Raum: Wie koordiniere ich nachweissicher?

In der Theorie wäre das alles mit einem perfekten BIM-Modell (Building Information Modeling) und einer CDE (Common Data Environment) gelöst. Die Realität im deutschsprachigen Raum sieht aber oft anders aus: BIM fasst nur schleppend Fuß, echte gemeinsame Datenumgebungen sind noch die Ausnahme.

Umso wichtiger ist eiserne Prozessdisziplin:

• Ein verbindlicher Planstand: Auch ohne CDE muss glasklar sein, welche DWG- oder PDF-Version gerade die gültige Arbeitsgrundlage ist — die eine Single Source of Truth.
• Feste Koordinationszyklen: Zum Beispiel ein Planungs-Jour-fixe mit gezielter Kollisionsdurchsicht.
• Klare Zuständigkeiten: Wer liefert wem bis wann welche Information, etwa den Termin für die SuD?
• Lückenloser Nachweis: Welche Stände wurden übergeben, welche Freigaben erteilt? Nur was belegbar ist, zählt im Konfliktfall.

Die Praxis-Checkliste: Objektplanung ↔ TGA

Nutzen Sie diese Punkte als wiederkehrende Abfrage in jeder Koordinationsrunde. Sie macht typische Lücken sichtbar, bevor sie teuer werden.

1. Grundlagen und Stände — die analoge und digitale Basis

• Arbeiten alle Beteiligten nachweislich auf demselben, aktuell freigegebenen Planstand (auch wenn keine gemeinsame CDE genutzt wird)?
• Sind Planungsänderungen der Architektur sofort und nachweisbar an TGA, Tragwerk und Freianlagen kommuniziert worden?

2. Raum und Geometrie — der Platzkampf

• Liegt die Schlitz- und Durchbruchsplanung (SuD) der TGA fristgerecht vor und ist sie vom Tragwerksplaner statisch freigegeben?
• Sind alle Schächte und Trassen durchgängig, kollisionsfrei (Unterzüge!) und mit ausreichend Reserve dimensioniert?
• Bleiben die geforderten lichten Höhen trotz abgehängter Decken und Leitungskreuzungen sicher erhalten?

3. Technikräume und Anlagen

• Sind Technikräume groß genug, zugänglich und mit Anliefer- und Wartungswegen geplant — auch für den späteren Austausch von Großgeräten?
• Sind statische Lasten der TGA im Tragwerk berücksichtigt?
• Sind Außeneinheiten (z. B. Rückkühler, Wärmepumpen) und Erschließungstrassen mit dem Landschaftsarchitekten abgestimmt (Wurzelschutz, Versickerung)?

4. Brandschutz

• Sind Leitungsdurchführungen, Schottungen und Brandabschnitte zwischen Objekt-, TGA- und Brandschutzplanung abgestimmt?

5. Zuständigkeit und Nachweis

• Ist für jede kritische Schnittstelle definiert, wer wem bis wann zuarbeitet?
• Sind Freigaben, Planübergaben und angemeldete Bedenken revisionssicher dokumentiert?

Fazit

Schnittstellen zwischen Objekt- und TGA-Planung sind keine Nebensache, sondern die statistisch teuerste Fehlerquelle im Projekt. Das Gebäude von heute ist eine hochkomplexe Maschine, bei der alte Faustregeln zu Kosten und Aufwand ausgedient haben. Die gute Nachricht: Es sind fast immer dieselben Konfliktpunkte. Wer die Mitwirkungspflichten aller Beteiligten einfordert und die Koordination mit Prozess, Checkliste und Nachweisbereitschaft angeht, verwandelt diese Fehlerquelle in einen echten Wettbewerbsvorteil.

Häufige Fragen zum Schnittstellenmanagement TGA

Wer koordiniert die TGA-Planung im Bauprojekt?

Die Koordination der TGA-Planung ist eine Grundleistung der Objektplanung (des Architekten). Der Architekt muss die Fachbeiträge zu einem widerspruchsfreien Gesamtmodell zusammenführen. Die TGA-Planer selbst behalten jedoch die Verantwortung für die inhaltliche und fachliche Richtigkeit ihrer Planung (Mitwirkungspflicht).

Muss der Architekt die TGA-Planung inhaltlich prüfen?

Nein. Der Objektplaner muss die Berechnungen der TGA — etwa Rohrnetzberechnungen — nicht nachrechnen. Er ist jedoch verpflichtet, die Planung auf räumliche Plausibilität, Termintreue und Kollisionen mit anderen Gewerken (z. B. Tragwerk) zu prüfen.

Was bedeutet Schlitz- und Durchbruchsplanung (SuD)?

Die Schlitz- und Durchbruchsplanung (SuD) definiert, wo Leitungen und Kanäle der Haustechnik durch Wände oder Decken geführt werden. Sie wird vom TGA-Planer erstellt und muss vom Tragwerksplaner (Statik) auf Machbarkeit geprüft und freigegeben werden, um statische Probleme zu vermeiden.

Was sind die teuersten Planungsfehler an der Schnittstelle TGA?

Zu den teuersten Fehlern zählen fehlende oder zu späte Schlitz- und Durchbruchsplanungen, unterschätzte TGA-Lasten für die Statik, zu klein dimensionierte Schächte sowie nicht abgestimmte Brandschutz-Schottungen. Diese führen auf der Baustelle oft zu teuren Nachträgen und Bauverzögerungen.
